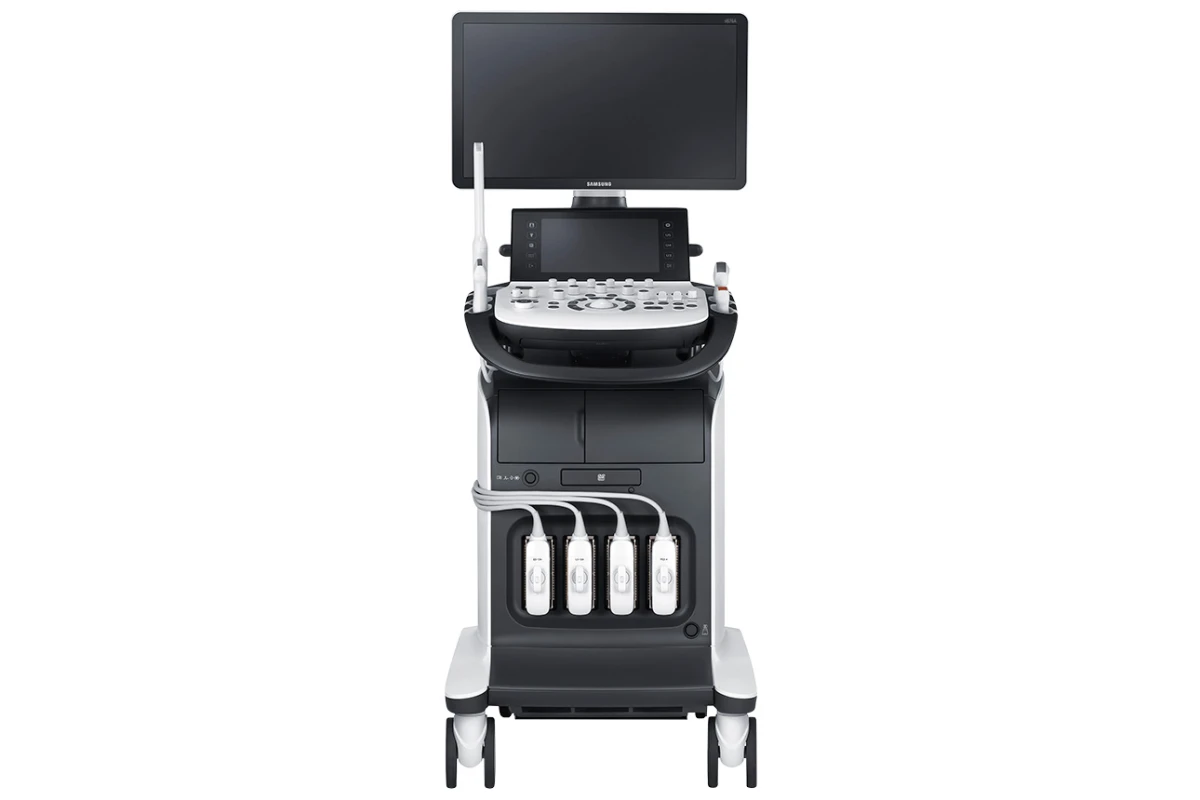

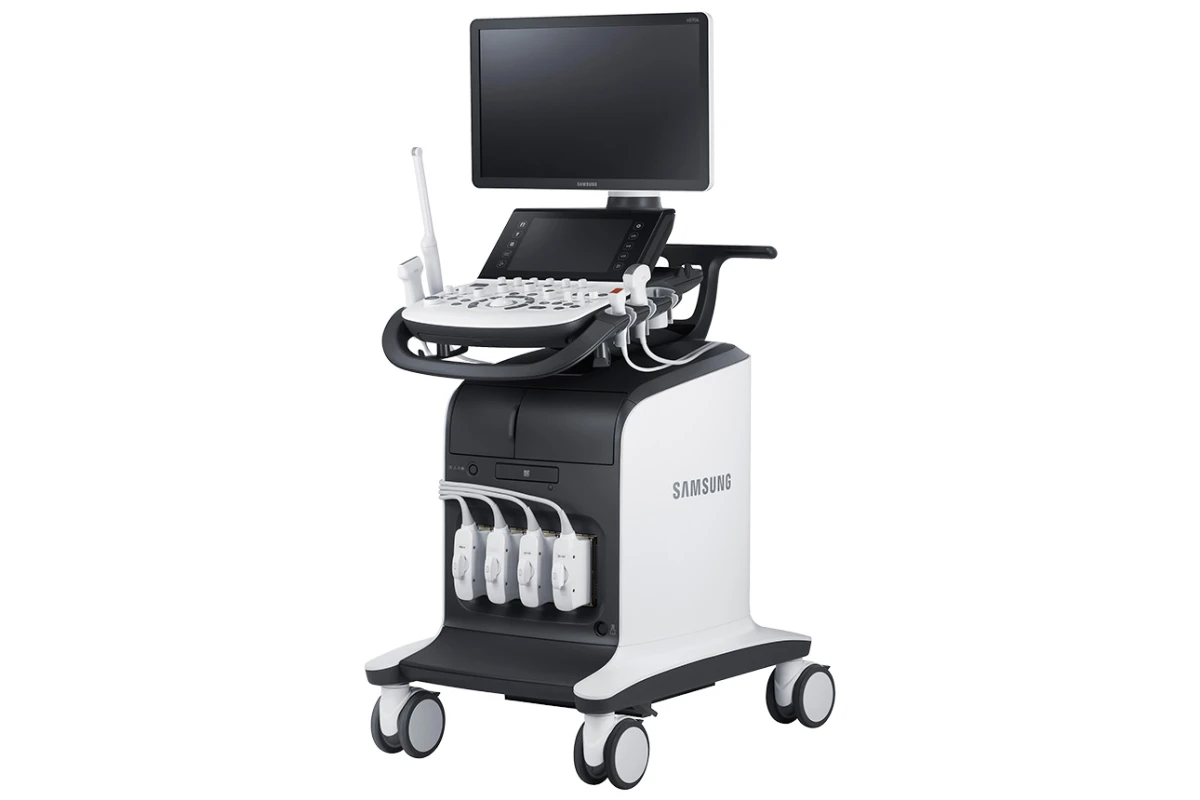

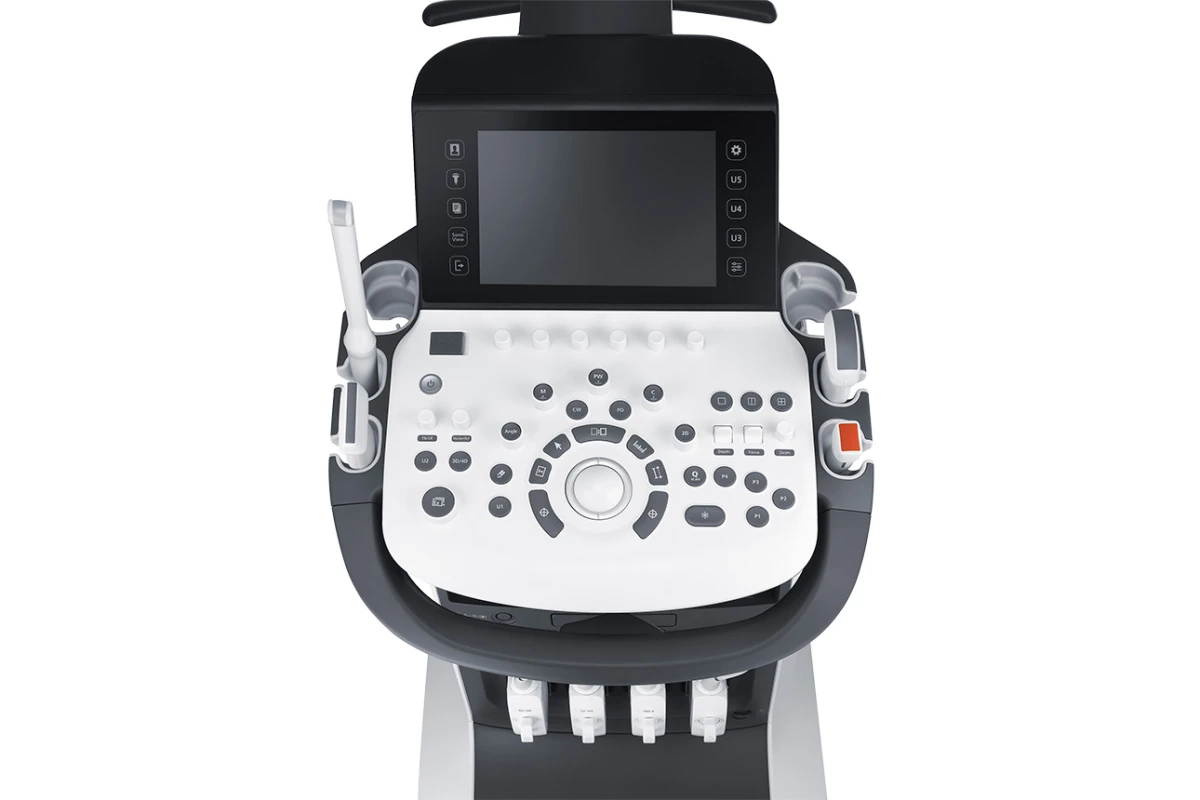

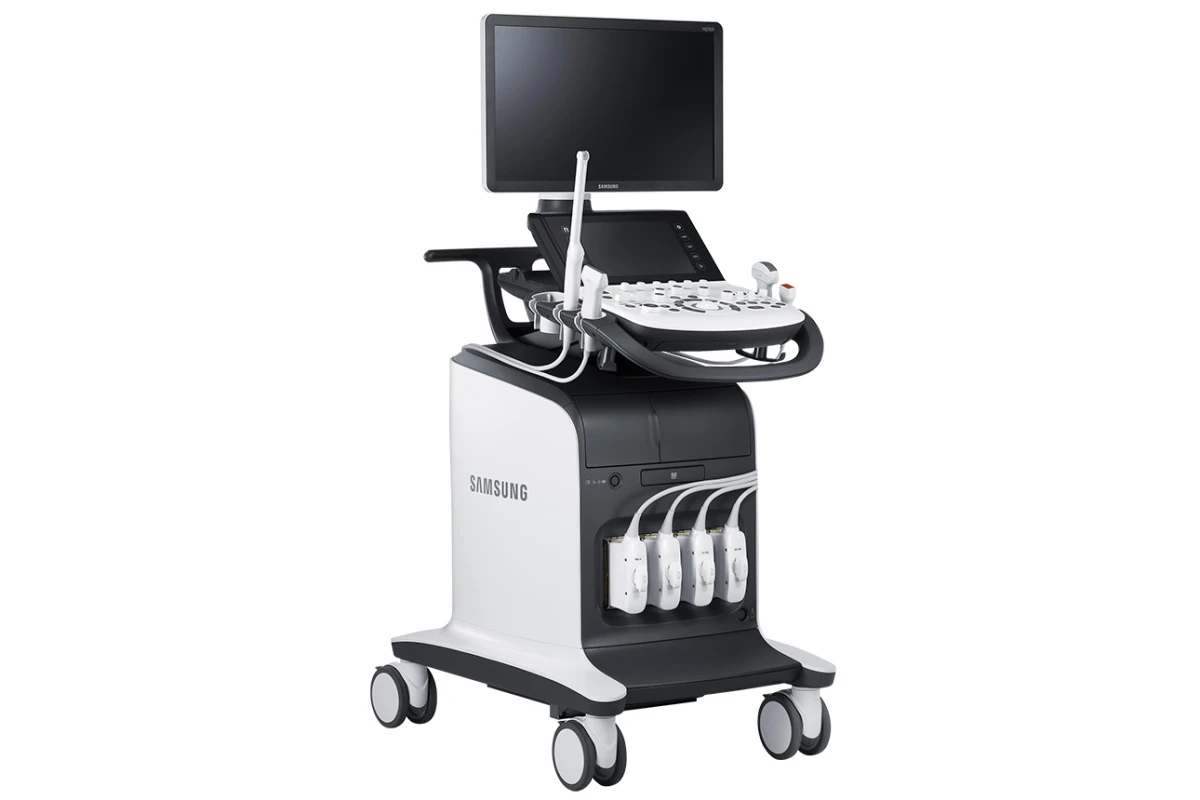

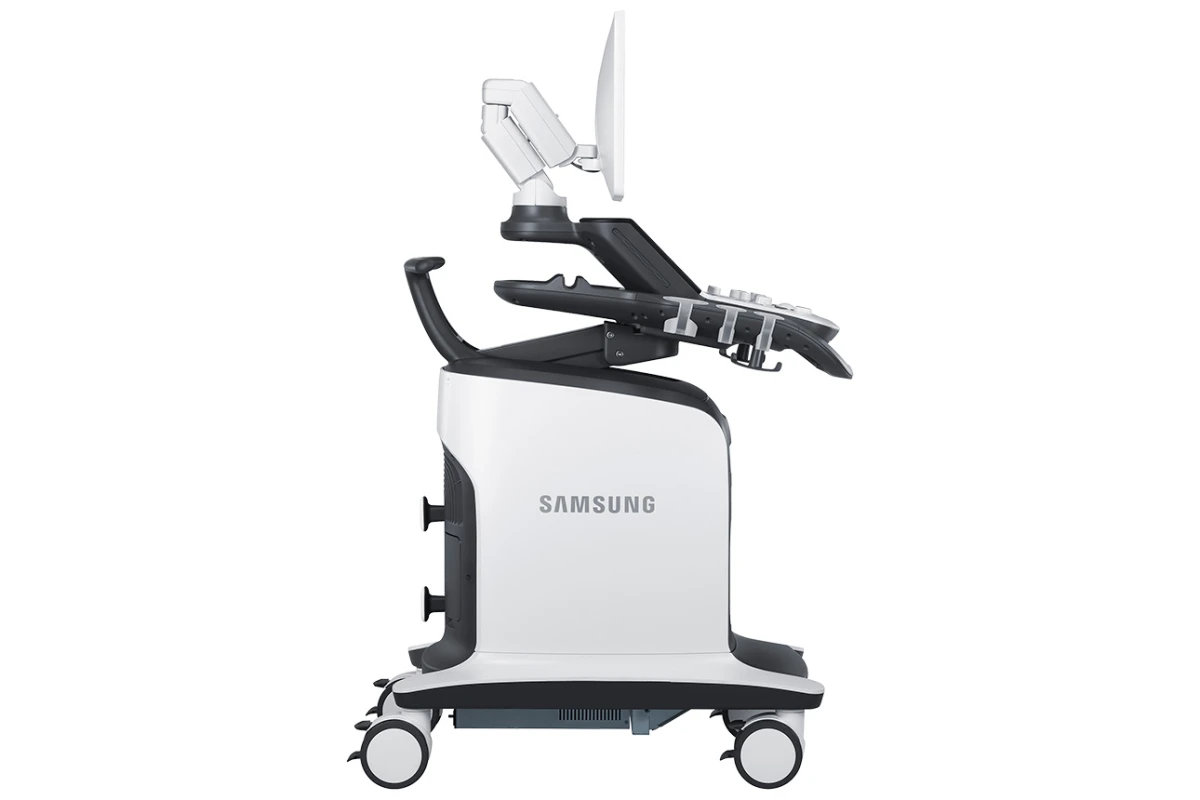

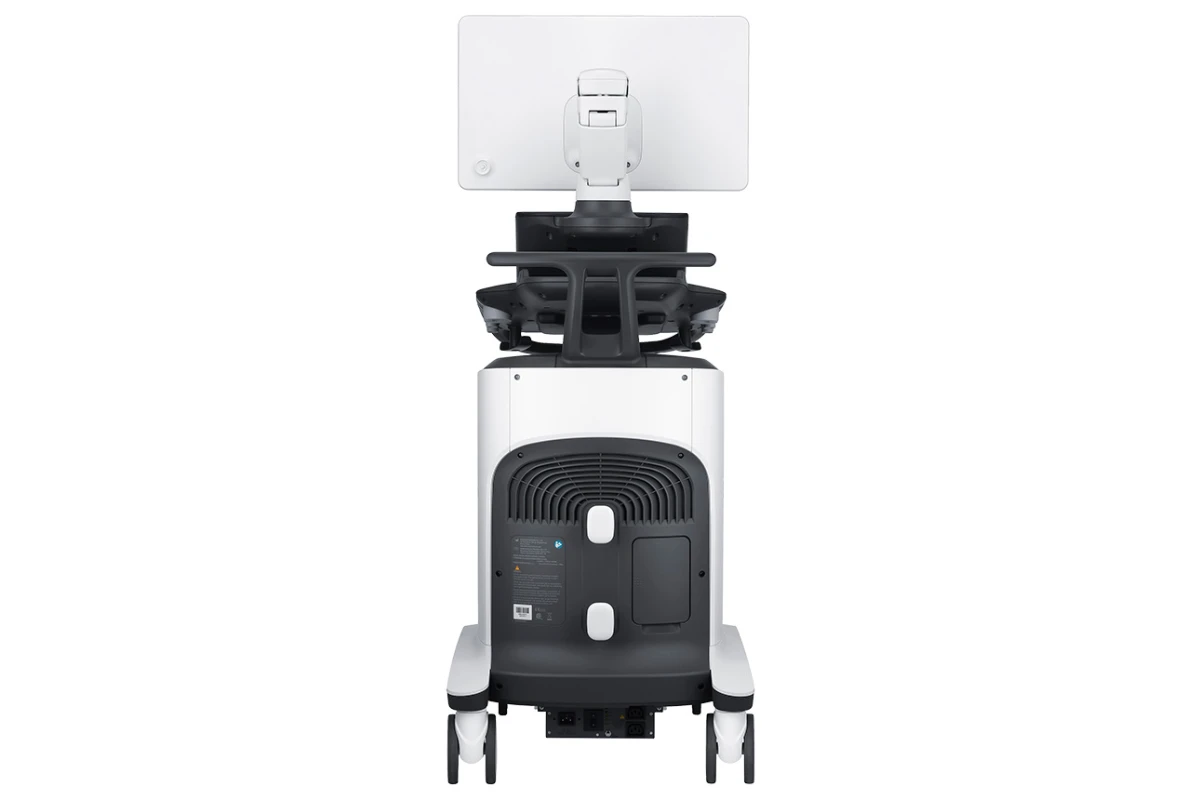

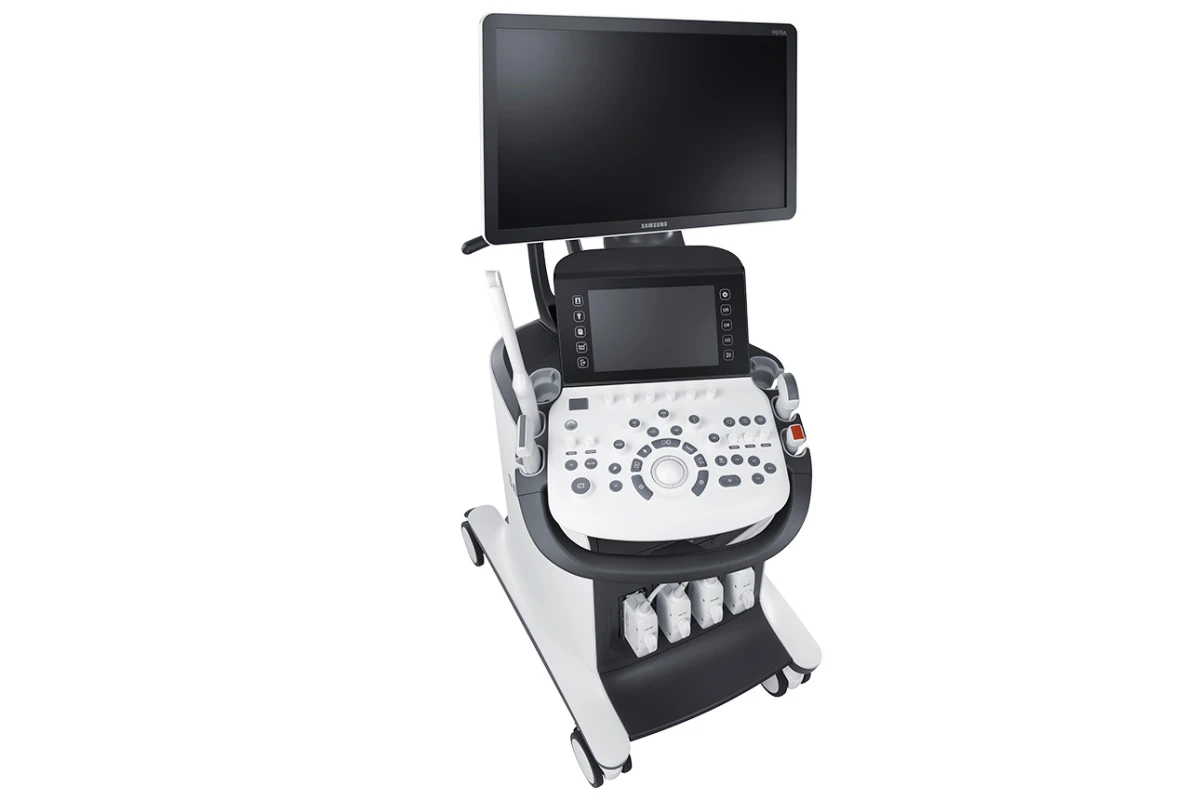

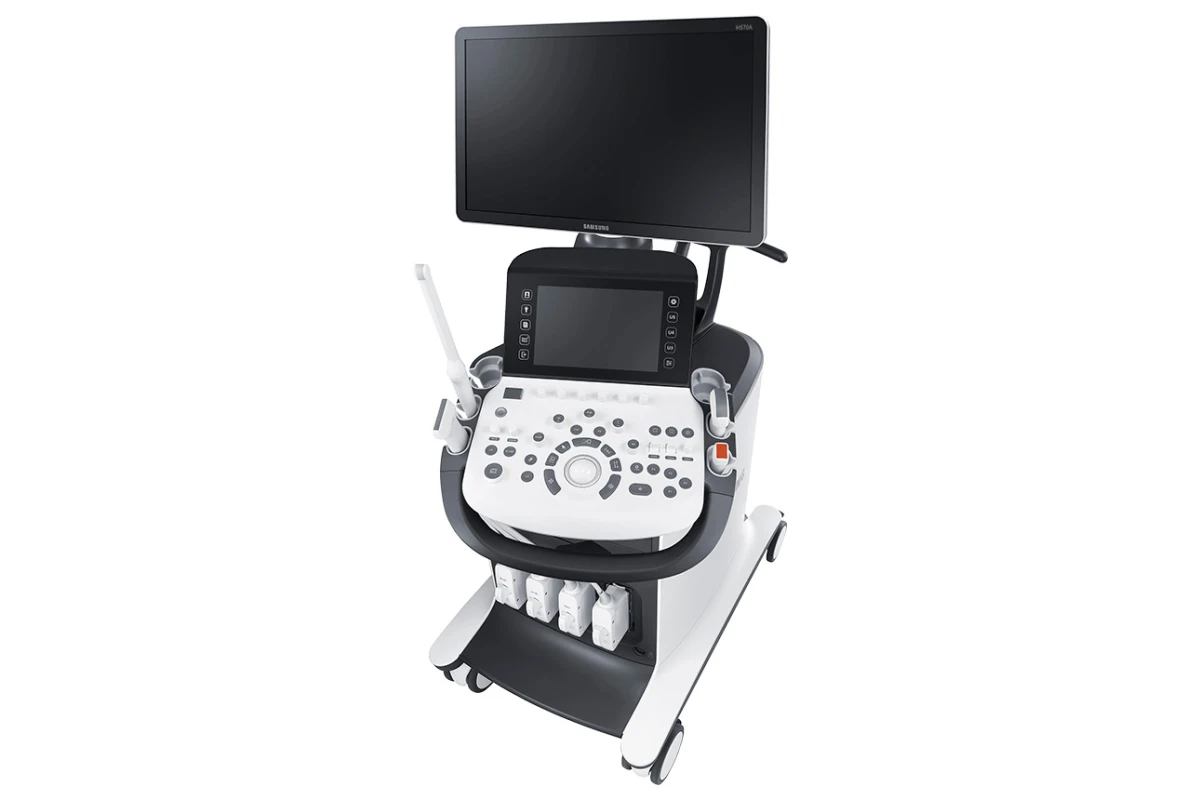

УЗИ аппарат Samsung HS70A

Samsung HS70A — экспертная стационарная ультразвуковая система, предназначенная для сложных клинических задач в различных областях медицины: от общей визуализации до кардиологии и акушерства. Аппарат сочетает продвинутые режимы сканирования, эргономичный дизайн и высокую производительность, обеспечивая точную диагностику даже при работе с трудными пациентами.

_x000D_

Вот подробное описание режимов визуализации, поддерживаемых ультразвуковой системой Samsung HS70A:

_x000D_

Основные режимы визуализации и технологии:

_x000D_

B-режим (2D). Основной режим серошкального двухмерного сканирования. Обеспечивает отображение анатомических структур в реальном времени с высокой детализацией. Поддерживает:

_x000D_

_x000D_
• Тканевую гармонику — повышает чёткость изображения за счёт улучшения пространственного разрешения и снижения шумов.
_x000D_
• Пульс-инверсную гармонику — повышает чувствительность визуализации структур с низким контрастом (например, печени или щитовидной железы).
_x000D_

_x000D_

M-режим. Одномерное отображение структур в движении, используется преимущественно в кардиологии для оценки работы клапанов, движения стенок и расчетов функциональных показателей сердца и ангиографии. Дополнительно доступны:

_x000D_

_x000D_
• Анатомический M-режим — построение среза под произвольным углом, что особенно полезно при нестандартном расположении структур (требует кардиопакета).
_x000D_
• Цветной M-режим (CM) — отображение направленности и скорости потока в режиме М, позволяет оценивать гемодинамику в динамике (требуется наличие кардиопакета).
_x000D_

_x000D_

CD (Color Doppler). Цветовое допплеровское картирование кровотока с возможностью изменения угла инсонации. Позволяет визуализировать направление и скорость кровотока в сосудах и камерах сердца. Может использоваться совместно с анатомическим и B-режимами.

_x000D_

PD (Power Doppler). Энергетический допплер, чувствительный к слабым и медленным потокам. Особенно эффективен для оценки васкуляризации в тканях и новообразованиях.

_x000D_

DPDI (Directional Power Doppler Imaging). Направленный энергетический допплер. Объединяет чувствительность PD с возможностью отображения направления кровотока, что даёт дополнительную информацию при сложных сосудистых исследованиях.

_x000D_

TDI (Tissue Doppler Imaging) (при наличии кардиопакета).Тканевый допплер позволяет измерять скорость движения миокарда. Используется для количественной оценки систолической и диастолической функции сердца

_x000D_

PW (Pulsed Wave Doppler). Импульсно-волновой допплер с возможностью steering — изменения угла инсонации. Предназначен для анализа скорости кровотока в конкретном контрольном объеме. Дополнительно:

_x000D_

_x000D_
• Автоматический анализ спектров — упрощает расчет гемодинамических параметров, таких как Vmax, Vmean, RI, PI и др.
  _x000D_
_x000D_

_x000D_

HPRF (High Pulse Repetition Frequency). Режим импульсного допплера с высокой частотой повторения импульсов. Позволяет измерять высокие скорости кровотока в глубоко расположенных сосудах, когда есть ограничения по возможностям стандартного PW режима.

_x000D_

CW (Continuous Wave Doppler) (опция). Постоянно-волновой допплер используется для измерения очень высоких скоростей потока, как, например, при аортальном стенозе. Незаменим в эхокардиолографии.

_x000D_

3D-режим. Получение трехмерных изображений структур методом “свободной руки” обычными датчиками. Востребован, в частности, в гинекологии, урологии и онкологии.

_x000D_

4D-режим. Объемное сканирование в реальном времени. Используется преимущественно в акушерстве (оценка движений плода, мимики, конечностей), а также в гинекологии и хирургии.

_x000D_

Смешанные режимы отображения

_x000D_

Позволяют одновременное отображение нескольких режимов на одном экране для комплексной оценки:

_x000D_

_x000D_
• B/M,
_x000D_
• B/PWD,
_x000D_
• B/CD,
_x000D_
• B/PD,
_x000D_
• B/PD/PWD,
_x000D_
• B/CD/PWD.
_x000D_

_x000D_

Также поддерживаются режимы мультиэкранного отображения (2, 4 и более изображений), включая комбинированные режимы.

_x000D_

Трапециевидное сканирование. Для линейных датчиков — расширяет поле обзора за счёт формирования трапециевидной зоны сканирования, полезно при визуализации крупных анатомических структур или поверхностных органов.

_x000D_

Масштабирование. Цифровое увеличение изображения как в реальном времени, так и при просмотре сохранённых данных. Улучшает визуализацию мелких структур и помогает при проведении точных измерений.

_x000D_

Пакет опций УЗИ аппарата Samsung HS70A

_x000D_

Опции объемного сканирования и визуализации

_x000D_

_x000D_
• Smart 4D — объемная визуализация в реальном времени, подходит для акушерства и гинекологии.
_x000D_
• XI STIC — динамическое 4D-сканирование сердца плода (в т.ч. анализ движений клапанов и камер).
_x000D_
• HDVI — улучшение четкости границ между тканями с разной плотностью, полезно при выявлении аномалий.
_x000D_
• Realistic Vue — реалистичное 3D-изображение плода с виртуальным освещением для лучшей анатомической ориентации.
_x000D_

_x000D_

5D-модули для акушерства

_x000D_

_x000D_
• 2D NT — автоматическое измерение толщины воротникового пространства (ТВП) в 2D.
_x000D_
• 5D NT / 5D CNS / 5D LB — автоматическое получение и измерение:_x000D_
  _x000D_
  • ТВП (NT),
  _x000D_
  • интракраниального пространства плода (CNS),
  _x000D_
  • длинных трубчатых костей плода (LB).
  _x000D_
  _x000D_
_x000D_
• 5D Follicle — расчет размеров и объемов фолликулов, полезен при мониторинге овуляции и ЭКО.
_x000D_

_x000D_

Эластография (оценка жесткости тканей) и онкология:

_x000D_

_x000D_
• ElastoScan — качественная оценка упругости тканей (щитовидная, молочная, предстательная железа).
_x000D_
• E-Breast / E-Thyroid — количественный анализ эластичности: молочная и щитовидная железа.
_x000D_
• S-Shearwave — эластография печени (сдвиговая волна): измерение жесткости и достоверности данных.
_x000D_

_x000D_

Онкология и диагностика образований

_x000D_

_x000D_
• S-Detect Breast / Thyroid — автоматическое распознавание и классификация по BI-RADS и TI-RADS:_x000D_
  _x000D_
  • Молочной железы (Breast),
  _x000D_
  • Щитовидной железы (Thyroid).
  _x000D_
  _x000D_
_x000D_
• CEUS+ — поддержка контрастных исследований для оценки перфузии и сосудистой архитектуры.
_x000D_

_x000D_

Кардиология

_x000D_

_x000D_
• CW-допплер, порт для карандашных датчиков
_x000D_
• Strain+ — количественная оценка сократимости миокарда.
_x000D_
• Auto IMT+ / Arterial Analysis — автоматический анализ толщины комплекса интима-медиа, эластичности сосудов, графический анализ.
_x000D_
• Stress Echo — стресс-эхокардиография с возможностью сравнения фаз.
_x000D_
• Модуль ЭКГ — синхронизация УЗ-изображений с ЭКГ-кривой.
_x000D_

_x000D_

Дополнительные модули и удобство

_x000D_

_x000D_
• Панорамное сканирование — визуализация больших структур вне стандартного окна.
_x000D_
• DICOM — интеграция с PACS-системами, передача, архивирование, печать.
_x000D_
• ADVR — запись исследований на DVD в реальном времени.
_x000D_
• Ножная педаль управления — для быстрого переключения функций без помощи рук.
_x000D_
• Подогреватель геля — дополнительный комфорт пациенту во время сканирования.
_x000D_

_x000D_

Программы сканирования

_x000D_

Представленных пакетов и модулей для объемного сканирования ультразвукового аппарата Samsung HS70A:

_x000D_

Пакет Smart 4D

_x000D_

Комплексная система для объемной визуализации в акушерстве и гинекологии:

_x000D_

_x000D_
• Live 3D (4D) — объемное изображение в реальном времени.
_x000D_
• SFVI (Smart Filter Volume Imaging). Программная фильтрация 3D-изображений. Позволяет одним нажатием кнопки устранять шумы, усиливать чёткость и контрастность объемных (3D/4D) изображений. Это особенно важно для повышения диагностической ценности при визуализации сложных анатомических структур, например, лица плода или новообразований.
_x000D_
• FAD (Filtered Average Data). В акушерстве FAD чаще всего расшифровывается как Face Automatic Detection — автоматическое распознавание и выведение изображения лица плода при статичном объемном сканировании (Static 3D). Это облегчает навигацию и фокусировку на лице при 3D-визуализации, ускоряет получение информативных изображений для оценки анатомии лица.
_x000D_
• VSI (Volume Shading Imaging). Технология теневого отображения объемных данных. VSI придаёт 3D-изображениям градации оттенков с имитацией теней, что значительно повышает реализм и пространственное восприятие структуры. Это облегчает оценку сложных анатомических объектов, помогает выявлять дефекты и уточнять топографию патологических изменений.
_x000D_
• Smooth Cut применяется для улучшения точности реконструкции в 3D-плоскости. Smooth Cut «разглаживает» границы объемных изображений, устраняет артефакты и неровности на срезах, что особенно важно при анализе мелких структур или поверхностных дефектов. Это позволяет получить более чистое и информативное 3D-изображение для точной диагностики.
_x000D_

_x000D_

Пакет 3D XI (объемная ультразвуковая томография)

_x000D_

_x000D_
• MSV (Multi-Slice View) — отображение множества последовательных срезов объемного объекта (аналогично КТ).
_x000D_
• VolumeCT — объемная реконструкция в формате «куба» или пересекающихся плоскостей для улучшенной навигации внутри структуры.
_x000D_
• OVIX (Oblique View eXtended) — произвольные косые срезы в 3D, с возможностью наслоения полупрозрачных изображений (для лучшей визуализации структуры изнутри).
_x000D_

_x000D_

Пакет 3D MXI (мультиобъемная ультразвуковая томография)

_x000D_

_x000D_
• Multi Volume Slice — просмотр нескольких объемных срезов одновременно для более полного анализа сложных структур.
_x000D_
• Mirror View — отображение объекта с нескольких ракурсов (спереди, сбоку, сверху) в одном окне для лучшего пространственного восприятия.
_x000D_
• Multi OVIX — одновременное отображение нескольких косых срезов OVIX, что позволяет более точно оценивать патологические изменения в сложных анатомических зонах.
_x000D_

_x000D_

Инновационные технологии визуализации и оптимизации изображения

_x000D_

_x000D_
• S-Vue — это технология монокристаллических датчиков, разработанная для повышения чувствительности, расширения диапазона рабочих частот и улучшения разрешения ультразвуковых изображений. Благодаря уникальной кристаллической структуре S-Vue transducers обеспечивают получение высококачественных изображений даже у пациентов с трудной акустикой и на большой глубине сканирования. Это позволяет врачам получать более чёткие, детализированные изображения при любых клинических задачах, включая сложные случаи.
_x000D_
• Quick Scan — это функция автоматической оптимизации изображения одним нажатием кнопки. Система анализирует получаемое изображение и мгновенно корректирует ключевые параметры (усиление, фильтры, частота, динамический диапазон) для выбранного режима и органа. Quick Scan значительно ускоряет рабочий процесс, обеспечивает consistently высокое качество визуализации и снижает влияние человеческого фактора при рутинных и сложных исследованиях.
_x000D_
• S-Harmonic — это усовершенствованная технология тканевой гармоники, которая обеспечивает более однородное и чёткое изображение на всей глубине сканирования. Она снижает уровень шумов и артефактов, особенно при визуализации глубоко расположенных структур или у пациентов с избыточным весом. S-Harmonic в сочетании с S-Vue датчиками позволяет получать исключительное качество изображений, что особенно важно для точной диагностики.
_x000D_
• ClearVision — это адаптивный алгоритм подавления спекл-шумов и артефактов в реальном времени. Он усиливает краевые контуры, увеличивает контрастность и делает изображение более чётким, особенно при визуализации мелких анатомических деталей. Эта функция облегчает интерпретацию изображений и повышает диагностическую ценность ультразвукового исследования.
_x000D_
• MultiVision — технология пространственного компаундинга (многолучевого составного сканирования). Она формирует итоговое изображение путём объединения данных, полученных под разными углами инсонации. В результате повышается чёткость границ структур, уменьшается зернистость и количество артефактов, улучшается визуализация в сложных анатомических зонах, таких как суставы и поверхностные образования.
_x000D_

_x000D_

Цветовое допплеровское картирование и диагностика сосудов

_x000D_

S-Flow™ — это усовершенствованная технология направленного энергетического (Power Doppler) картирования, разработанная для повышения чувствительности к слабым и медленным кровотокам, а также для визуализации мелких и периферических сосудов, которые могут быть недоступны для стандартных допплеровских режимов

_x000D_

S-Flow™ в Samsung HS70A предназначен для высокочувствительной, информативной и наглядной визуализации сосудистых структур и кровотока, что существенно расширяет возможности ультразвуковой диагностики в ангиологии, онкологии, акушерстве и других областях медицины.

_x000D_

Ключевые особенности и назначение УЗИ сканера Samsung HS70A

_x000D_

_x000D_
• Высокая чувствительность к низкоскоростному кровотоку: S-Flow позволяет выявлять кровоток в периферических и мелких сосудах, таких как сосуды почек или мозговые артерии, даже при очень низких скоростях движения крови.
_x000D_
• Отображение направления потока: В отличие от классического Power Doppler, S-Flow использует фазовую и амплитудную информацию для отображения не только интенсивности, но и направления кровотока, что облегчает интерпретацию сосудистых исследований.
_x000D_
• Улучшенная визуализация в сложных случаях: S-Flow помогает получать достоверные данные даже у пациентов с технически сложными условиями сканирования, повышая точность диагностики сосудистых патологий.
_x000D_
• Легкость обнаружения периферических сосудов: Технология оптимизирована для выявления даже самых мелких и труднодоступных сосудов, что особенно важно в ангиологии, онкологии и при исследовании поверхностных тканей.
_x000D_

_x000D_

Автоматизация рабочих процессов

_x000D_

EZ Exam™ — это функция автоматизации и стандартизации ультразвукового исследования, разработанная для упрощения и ускорения рабочего процесса врача.

_x000D_

Основные возможности и назначение

_x000D_

_x000D_
• Автоматизация этапов исследования: EZ Exam™ позволяет заранее создать или выбрать протокол обследования, включающий последовательность режимов, снимков, измерений и необходимых настроек для конкретной клинической задачи.
_x000D_
• Пошаговое выполнение: Система ведёт пользователя через все этапы исследования в заданном порядке, что минимизирует риск пропуска важных шагов и обеспечивает воспроизводимость результатов.
_x000D_
• Сокращение времени: Преобразует часто используемые пошаговые процедуры в единый, упрощённый процесс, что экономит время врача и повышает эффективность работы.
_x000D_
• Удобство и снижение ошибок: Упрощает выполнение сложных или рутинных исследований, снижая вероятность ошибок и влияния человеческого фактора.
_x000D_

_x000D_

Таким образом, EZ Exam™ помогает врачам стандартизировать и ускорить проведение ультразвуковых исследований, делая рабочий процесс более удобным, последовательным и надёжным, особенно при выполнении рутинных или массовых обследований.

_x000D_

Формирование ультразвукового луча и усиление сигнала

_x000D_

S-Vision™ — это фирменная цифровая архитектура формирования ультразвукового луча (beamformer) и движок обработки изображений, разработанные Samsung для экспертных и премиальных ультразвуковых систем, включая HS70A, RS80A и RS85

_x000D_

Основные функции и преимущества S-Vision™

_x000D_

_x000D_
• Высокоточная цифровая обработка сигнала: S-Vision™ beamformer обеспечивает более точную передачу и приём ультразвуковых сигналов, что приводит к значительному улучшению пространственного и контрастного разрешения изображения.
_x000D_
• Снижение шумов и артефактов: Благодаря продвинутым алгоритмам цифровой фильтрации S-Vision™ engine минимизирует шумы, устраняет артефакты и обеспечивает равномерность изображения по всей глубине сканирования.
_x000D_
• Повышенная детализация и однородность тканей: S-Vision™ позволяет получать чёткие и детализированные изображения даже при исследовании глубоко расположенных или сложно визуализируемых структур, что особенно важно для уверенной диагностики.
_x000D_
• Интеграция с современными датчиками: в сочетании с S-Vue™ технологией S-Vision™ раскрывает весь потенциал монокристаллических датчиков, обеспечивая превосходную визуализацию даже у пациентов с трудной акустикой.
_x000D_

_x000D_

Визуализация инвазивных процедур

_x000D_

Needle Mate™ — это специализированная функция ультразвуковых систем Samsung, предназначенная для повышения точности и безопасности при проведении инвазивных процедур под контролем УЗИ, таких как биопсии, пункции, аспирации, введение катетеров и нервные блокады.

_x000D_

Основные возможности и преимущества Needle Mate™

_x000D_

_x000D_
• Точное определение положения иглы: Needle Mate™ использует программные алгоритмы для выделения и визуализации иглы на ультразвуковом изображении, даже если игла расположена под сложным углом или в труднодоступной зоне. Это достигается за счёт усиления контрастности иглы относительно окружающих тканей и оптимизации угла сканирования.
_x000D_
• Функция обеспечивает высокую точность при навигации иглы, что особенно важно для минимизации риска осложнений и повышения уверенности врача при проведении процедур.
_x000D_
• Повышение безопасности и эффективности: Needle Mate™ помогает сократить время процедуры, снизить вероятность ошибок и повысить безопасность для пациента, а также улучшить рабочий процесс врача.
_x000D_
• Применение: Needle Mate™ востребован при проведении биопсий, инъекций, установки катетеров, дренирования кист, нервных блокад и других инвазивных вмешательств под контролем УЗИ как в общей медицине, так и в ветеринарии.
_x000D_

_x000D_

Таким образом, Needle Mate™ — это программная опция, которая значительно облегчает и повышает безопасность ультразвуково-направленных инвазивных процедур за счёт точной визуализации иглы, улучшения контроля её положения и снижения риска осложнений.

_x000D_

Базовые измерения по режимам

_x000D_

B-режим

_x000D_

_x000D_
• Расстояние (Distance): измерение линейных расстояний между двумя точками (например, длина органа, толщина стенки, диаметр образования).
_x000D_
• Периметр (Perimeter): измерение длины контура выбранной структуры (например, периметр кисты или органа).
_x000D_
• Площадь (Area): вычисление площади замкнутой области, выделенной на изображении (например, площадь опухоли, органа, камеры сердца).
_x000D_
• Окружность (Circumference): измерение длины окружности, построенной по выбранным точкам (например, окружность головы плода).
_x000D_
• Эллипс (Ellipse): измерение площади и периметра эллипса, что удобно для быстрого анализа округлых структур.
_x000D_
• Объём (Volume): расчёт объёма структуры по нескольким срезам или с использованием формулы эллипсоида (например, объём почки, предстательной железы, кисты).
_x000D_
• Угол (Angle): измерение углов между анатомическими структурами или ориентации патологических изменений.
_x000D_

_x000D_

Допплеровские режимы

_x000D_

В допплеровских режимах на ультразвуковом аппарате Samsung HS70A можно проводить следующие основные измерения и расчёты, которые используются для оценки сосудистой гемодинамики, работы сердца и состояния кровотока. Основные измерения в допплеровских режимах:

_x000D_

_x000D_
• Максимальная скорость кровотока (Vmax): определение пиковых систолических и диастолических скоростей в сосудах и клапанах сердца.
_x000D_
• Средняя скорость кровотока (Vmean): усреднённая скорость потока за определённый период сердечного цикла.
_x000D_
• Минимальная скорость кровотока (Vmin): минимальная диастолическая скорость.
_x000D_
• Индекс резистентности (RI, Resistive Index): отражает сопротивление кровотоку в сосуде, рассчитывается по формуле RI = (Vmax – Vmin)/Vmax.
_x000D_
• Индекс пульсации (PI, Pulsatility Index): характеризует пульсацию кровотока, PI = (Vmax – Vmin)/Vmean.
_x000D_
• Время ускорения (Acceleration Time): время от начала потока до пика систолической скорости.
_x000D_
• Градиент давления (Pressure Gradient): расчёт разницы давления на основе допплеровских скоростей, используется в кардиологии для оценки клапанных стенозов.
_x000D_
• Расчёт объёма кровотока (Flow Volume): интеграция площади под спектральной кривой для оценки объёма крови, проходящего через сосуд за единицу времени.
_x000D_
• Соотношение систолической и диастолической скорости (S/D ratio): важно в акушерстве и сосудистой диагностике.
_x000D_
• Трассировка спектра (Auto Trace): автоматическое построение и анализ спектральной кривой для ускорения расчётов и снижения влияния человеческого фактора.
_x000D_
• Угловые и временные параметры: измерение временных интервалов, углов инсонации, длительности фаз сердечного цикла.
_x000D_

_x000D_

Дополнительные возможности

_x000D_

_x000D_
• Тканевой допплер (TDI): измерение скоростей движения миокарда для количественной оценки функции сердца.
_x000D_
• Color Doppler и Power Doppler: визуализация направления и интенсивности кровотока, полуколичественная оценка васкуляризации тканей и опухолей.
_x000D_
• CW (Continuous Wave Doppler): измерение очень высоких скоростей кровотока, например, при выраженных клапанных стенозах.
_x000D_
• PW (Pulsed Wave Doppler): локализованное измерение скоростей в заданной точке сосуда или клапана.
_x000D_
• HPRF (High Pulse Repetition Frequency): измерение высоких скоростей в глубоко расположенных сосудах.
_x000D_

_x000D_

Примеры клинических применений

_x000D_

_x000D_
• Сосудистая диагностика: измерения скоростей и индексов в сонных, почечных, маточных, периферических артериях и венах.
_x000D_
• Акушерство: допплерометрия сосудов плода, пупочной и мозговой артерий, венозного протока.
_x000D_
• Кардиология: спектральные измерения на клапанах, в выходных трактах, определение градиентов давления, оценка регургитаций и стенозов.
_x000D_

_x000D_

Таким образом, в допплеровских режимах Samsung HS70A поддерживает широкий спектр количественных и качественных измерений: скорости, индексы, временные параметры, объём кровотока, градиенты давления, что обеспечивает комплексную оценку гемодинамики и состояния сосудистой системы.

_x000D_

M-режим

_x000D_

В М-режиме (motion mode, режиме движения) на ультразвуковом аппарате Samsung HS70A можно проводить следующие основные измерения:

_x000D_

_x000D_
• Временные интервалы: измерение длительности различных фаз сердечного цикла, например, систолы и диастолы, а также временных интервалов между движениями структур (например, между открытием и закрытием клапанов)
_x000D_
• Расстояния: определение линейных размеров между анатомическими структурами, таких как толщина стенок желудочков сердца, размеры полостей (например, диаметр левого желудочка в систолу и диастолу, размеры предсердий, аорты)
_x000D_
• Амплитуда движения: измерение амплитуды смещения анатомических структур, например, excursion (смещение) створок клапанов, межжелудочковой перегородки, стенок желудочков
_x000D_
• Скорость движения: оценка скорости движения стенок сердца или клапанов (например, скорость закрытия/открытия митрального клапана).
_x000D_
• Угол наклона: измерение угла движения структур (например, при анализе траектории движения створок клапана)
_x000D_
• Трассировка движения: автоматическая или ручная трассировка контура движущейся структуры для последующего анализа параметров движения
_x000D_
• Специализированные кардиологические параметры:_x000D_
  _x000D_
  • TAPSE (Tricuspid Annular Plane Systolic Excursion): оценка продольной сократимости правого желудочка по смещению кольца трикуспидального клапана
  _x000D_
  • Фракция укорочения левого желудочка (Fractional Shortening): расчет на основе диаметров ЛЖ в систолу и диастолу.
  _x000D_
  • Расчёт фракции выброса (Teichholz): по данным М-режима для оценки насосной функции сердца
  _x000D_
  _x000D_
_x000D_

_x000D_

Применение М-режима:
_x000D_ М-режим особенно востребован в кардиологии для количественной оценки функции сердца: анализа движения и толщины стенок желудочков, работы клапанов, измерения размеров полостей, а также для расчёта специализированных параметров (например, TAPSE, фракция укорочения, фракция выброса). Таким образом, в М-режиме на Samsung HS70A можно проводить измерения времени, расстояния, амплитуды, угла, а также специализированные кардиологические параметры для комплексной количественной оценки движущихся анатомических структур, преимущественно сердца.

_x000D_

Пакеты расчётов по направлениям

_x000D_

Акушерство

_x000D_

Фетометрия. Включает измерения основных параметров плода:

_x000D_

_x000D_
• Бипариетальный диаметр (BPD),
_x000D_
• Окружность головы (HC),
_x000D_
• Окружность живота (AC),
_x000D_
• Длина бедра (FL),
_x000D_
• Длина плеча, предплечья, голени, ключицы, позвоночника и др.
_x000D_
• Позволяет оценивать соответствие размеров плода сроку беременности, темпы роста, а также выявлять задержку развития или макросомию.
_x000D_

_x000D_

5D NT™ (Nuchal Translucency Measurement)

_x000D_

_x000D_
• Автоматизированное измерение толщины воротникового пространства (ТВП) плода в I триместре.
_x000D_
• Система автоматически определяет и выводит срединно-сагиттальную плоскость, увеличивает изображение и выполняет измерение ТВП, снижая влияние человеческого фактора и повышая воспроизводимость результатов
_x000D_

_x000D_

2D NT

_x000D_

_x000D_
• Быстрое и точное ручное измерение толщины воротникового пространства в 2D-режиме одним кликом, что особенно важно для скрининга хромосомных аномалий в I триместре
_x000D_

_x000D_

5D CNS™ (Fetal Brain Measurement)

_x000D_

_x000D_
• Автоматизация измерений структур мозга плода.
_x000D_
• Позволяет получить 6 стандартных параметров (BPD, HC, OFD, Vp, TCD, CM) из трёх поперечных срезов, что упрощает и ускоряет оценку развития центральной нервной системы плода
_x000D_

_x000D_

5D LB™ (Fetal Long Bone Detection)

_x000D_

_x000D_
• Автоматическое определение и измерение длинных трубчатых костей плода (бедро, голень, плечо и др.) на основе объёмных данных.
_x000D_
• Повышает точность и снижает время исследования, особенно при подозрении на дисплазии или задержку роста
_x000D_

_x000D_

5D Follicle™

_x000D_

_x000D_
• Автоматическое определение и измерение размеров и объёмов фолликулов в яичниках.
_x000D_
• Использует 3D-данные для быстрой и точной оценки овариального резерва и мониторинга стимуляции при ЭКО
_x000D_

_x000D_

Формулы оценки веса плода

_x000D_

_x000D_
• Встроенные формулы (Hadlock 1–4, Hansmann, Merz) для автоматического расчёта предполагаемой массы плода на основе фетометрических параметров
_x000D_

_x000D_

Допплерометрия

_x000D_

_x000D_
• Измерения кровотока в пупочной, мозговой, маточных артериях, аорте, венозном протоке и других сосудах плода и матери.
_x000D_
• Позволяет оценивать плацентарный и плодовый кровоток, выявлять признаки гипоксии и фетоплацентарной недостаточности
_x000D_

_x000D_

Измерения дополнительных структур

_x000D_

_x000D_
• Оценка мозжечка, боковых желудочков, носовой кости, шейной складки, цистерны, межглазничного расстояния, почек, уха, ступни, фаланг, индекса околоплодных вод (AFI) и др.
_x000D_

_x000D_

Гибкие таблицы и пользовательские шаблоны

_x000D_

_x000D_
• Возможность создания собственных таблиц для расчётов и шаблонов для стандартизации протоколов исследований
_x000D_

_x000D_

Таким образом, пакеты расчётов в акушерстве на Samsung HS70A охватывают все ключевые этапы пренатальной диагностики: фетометрию, оценку мозговых структур, длинных костей, толщины воротникового пространства, фолликулов, а также допплерометрию и расчёт массы плода. Это обеспечивает комплексный, быстрый и стандартизированный подход к оценке состояния матери и плода на протяжении всей беременности.

_x000D_

Гинекология

_x000D_

Измерения матки:

_x000D_

_x000D_
• Линейные размеры матки (длина, ширина, толщина),
_x000D_
• Объём матки (расчёт по формуле эллипсоида),
_x000D_
• Оценка формы и структуры миометрия, эндометрия.
_x000D_

_x000D_

Измерения эндометрия:

_x000D_

_x000D_
• Толщина эндометрия (в мм),
_x000D_
• Площадь и объём эндометрия (при необходимости),
_x000D_
• Оценка однородности и структуры эндометрия (важно при подготовке к ЭКО и диагностике гиперплазий).
_x000D_

_x000D_

Измерения яичников:

_x000D_

_x000D_
• Линейные размеры яичников (длина, ширина, толщина),
_x000D_
• Объём яичников (автоматический или ручной расчёт),
_x000D_
• Оценка эхоструктуры, выявление кист, опухолей, стромальных изменений.
_x000D_

_x000D_

Фолликулометрия (5D Follicle™):

_x000D_

_x000D_
• Автоматическое определение, подсчёт и измерение размеров и объёмов фолликулов в каждом яичнике,
_x000D_
• Визуализация и динамическое отслеживание роста фолликулов в цикле и при стимуляции овуляции (ЭКО),
_x000D_
• Графическое отображение распределения фолликулов.
_x000D_

_x000D_

Измерения кист и опухолей:

_x000D_

_x000D_
• Линейные размеры (три измерения),
_x000D_
• Расчёт площади и объёма образования,
_x000D_
• Оценка контуров, структуры, наличия перегородок и включений.
_x000D_

_x000D_

Допплерометрия сосудов малого таза:

_x000D_

_x000D_
• Измерения кровотока в маточных и яичниковых артериях (с обеих сторон),
_x000D_
• Расчёт индекса резистентности (RI), индекса пульсации (PI), систолической и диастолической скорости (S/D),
_x000D_
• Оценка васкуляризации опухолей, кист, эндометрия (полуколичественная и количественная).
_x000D_

_x000D_

3D/4D-измерения:

_x000D_

_x000D_
• Объёмные измерения матки, эндометрия, яичников, кист и опухолей в статике и в реальном времени,
_x000D_
• Использование пакетов 3DXI, 3DMXI, Smart 4D для мультисрезовой и мультиобъёмной оценки сложных структур,
_x000D_
• Возможность виртуальной гистероскопии (оценка полости матки в 3D).
_x000D_

_x000D_

Эластография (ElastoScan, E-Breast):

_x000D_

_x000D_
• Качественная и количественная оценка жесткости тканей (например, при дифференциации доброкачественных и злокачественных опухолей),
_x000D_
• Расчёт индекса эластичности для новообразований.
_x000D_

_x000D_

S-Detect™:

_x000D_

_x000D_
• Автоматизированный анализ и классификация образований (например, кист и опухолей яичников, новообразований молочной железы) с использованием международных шкал (BI-RADS, TI-RADS)
_x000D_

_x000D_

Таким образом, пакеты расчётов в гинекологии на Samsung HS70A включают автоматизированные и ручные измерения матки, яичников, эндомет
