Общая концепция и конструкция

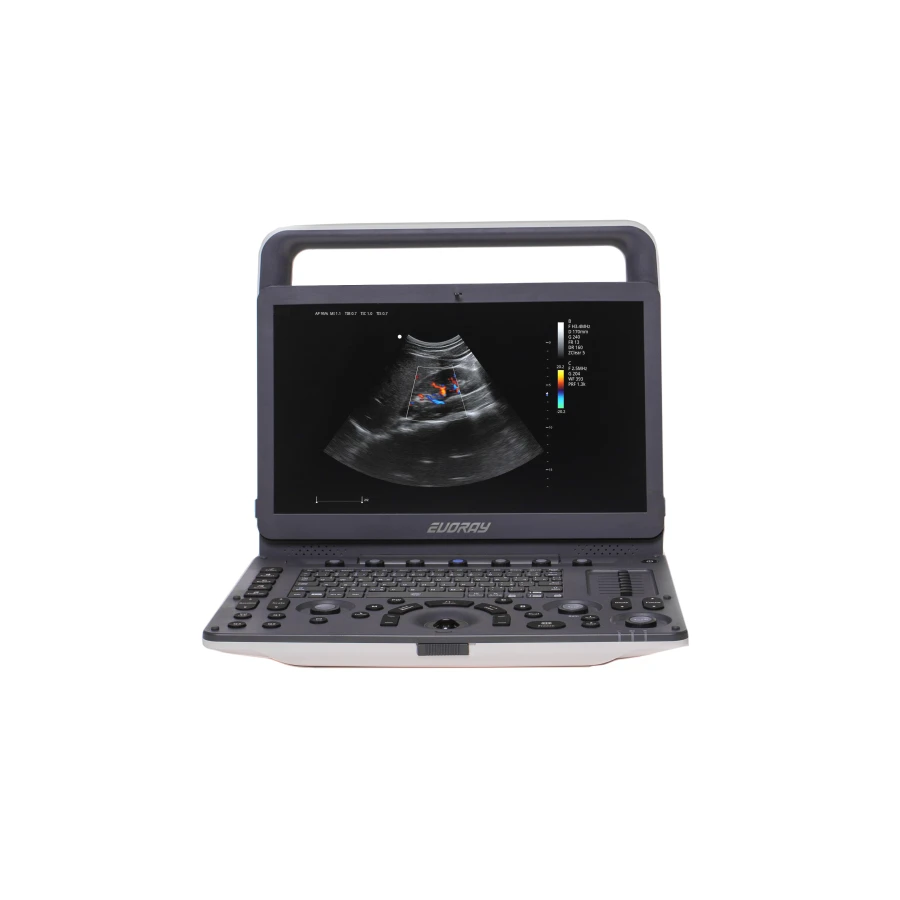

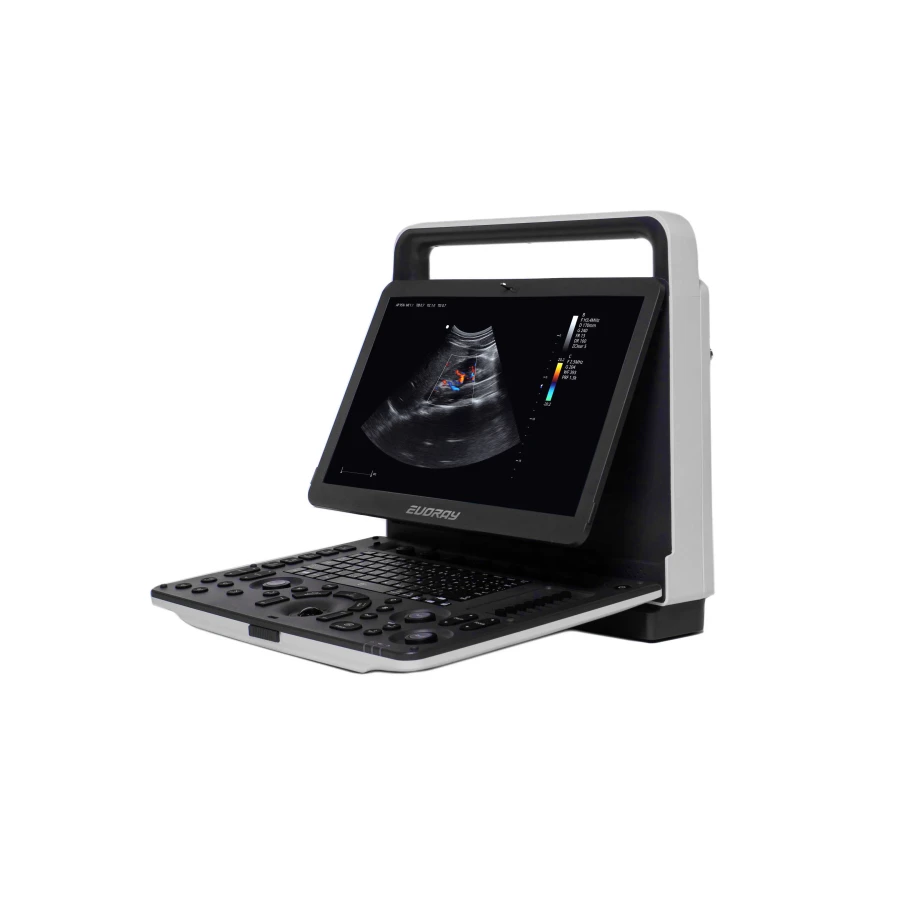

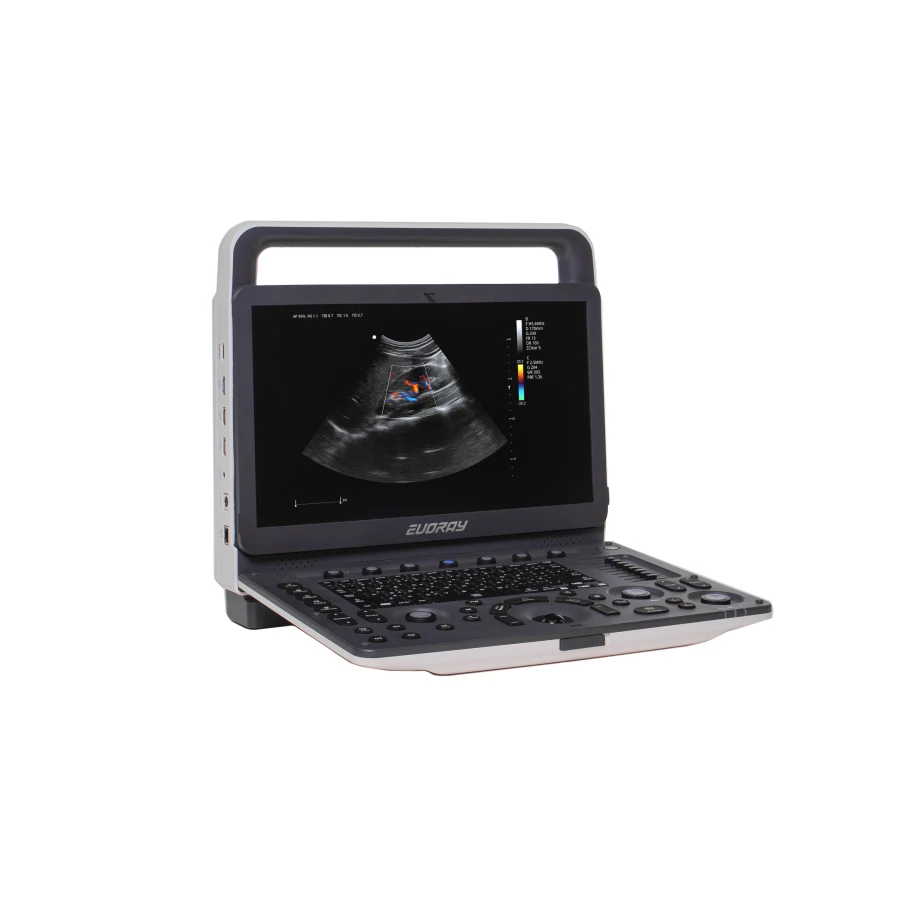

_x000D_EVORAY USP 30 спроектирован как универсальное портативное решение, обеспечивающее стабильную работу и воспроизводимость результатов при стандартных диагностических исследованиях. Компактная консоль массой около 7 кг позволяет использовать систему в различных клинических сценариях — от стационарных кабинетов до выездных обследований.

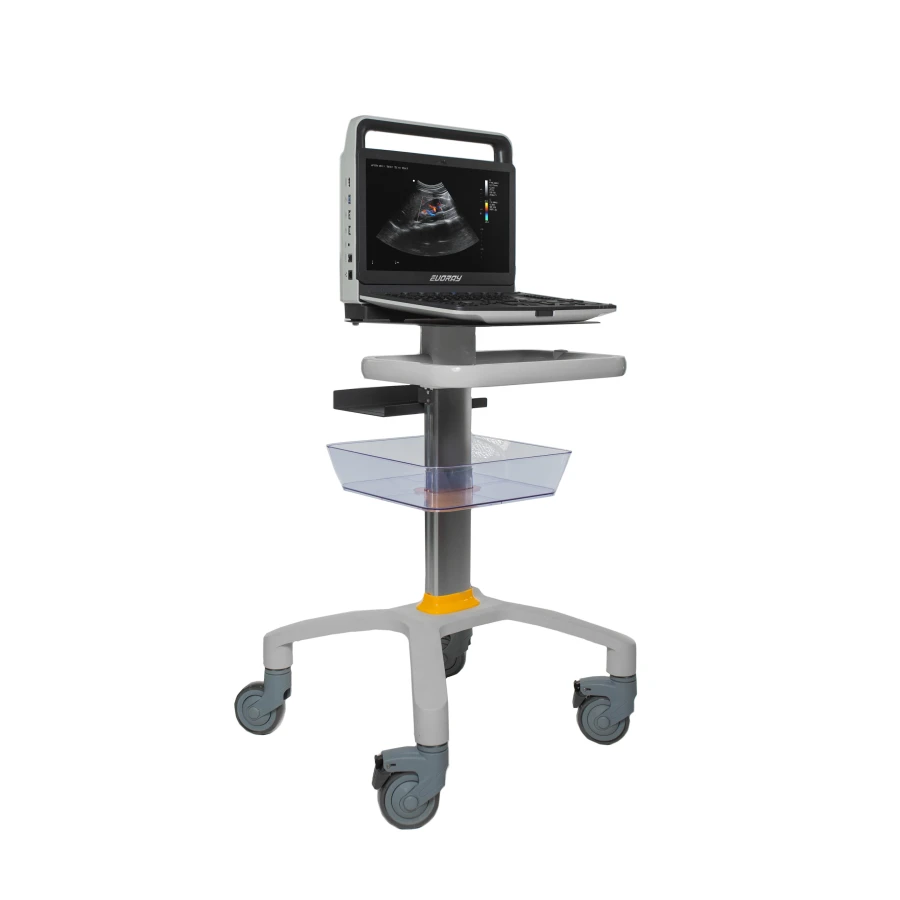

_x000D_Конструкция аппарата предусматривает установку на тележке, транспортировку в переносном чемодане, а также работу от сети или от встраиваемой аккумуляторной батареи (опция). Время выхода системы в рабочий режим не превышает 60 секунд, что удобно при плотном графике исследований и поточном приёме пациентов.
_x000D_Эргономика панели управления и логика интерфейса ориентированы на уверенную работу без длительной адаптации персонала.
_x000D_Точность визуализации и измерений
_x000D_EVORAY USP 30 оснащён комплексом технологий адаптивной оптимизации изображения, направленных на повышение диагностической информативности:
_x000D_- _x000D_
- One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши, _x000D_
- EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках, _x000D_
- Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки. _x000D_
- Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации. _x000D_
- Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения. _x000D_
- Наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований, _x000D_
- HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине _x000D_
- RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении _x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
Диагностические режимы и визуализация
_x000D_EVORAY USP 30 поддерживает набор ультразвуковых и допплеровских режимов, применяемых в рутинной клинической практике. В системе доступны:
_x000D_- _x000D_
- цветовой и энергетический допплер _x000D_
- импульсно-волновой и постоянно-волновой допплер _x000D_
- панорамное сканирование и ExFOV (Extended Field of View) _x000D_
Для повышения информативности изображения реализованы инструменты оптимизации приёма сигнала, включая регулировку усиления, компенсацию усиления по глубине (TGC) и управление динамическим диапазоном. Такой подход позволяет врачу адаптировать визуализацию под конкретную клиническую задачу при контролируемом уровне акустической мощности.
_x000D_Дополнительно в системе доступны количественные методы анализа изображения с помощью Caliper, в том числе кривые, эллипсы и сплайны, что расширяет аналитические возможности при стандартных исследованиях.
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
Датчики и конфигурация
_x000D_EVORAY USP 30 совместим с широким набором ультразвуковых датчиков, что позволяет адаптировать систему под различные направления диагностики. Поддерживаются:
_x000D_Конвексный датчик 3C5PD
_x000D_- _x000D_
- Рабочая полоса частот: 1,0–7,5 МГц _x000D_
- Количество элементов: 128 _x000D_
- Радиус кривизны: 50 мм _x000D_
- Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика. _x000D_
Линейный датчик 7L4PD
_x000D_- _x000D_
- Рабочая полоса частот: 4,2–15,0 МГц _x000D_
- Количество элементов: 128 _x000D_
- Апертура: 38 мм _x000D_
- Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика. _x000D_
Секторно-фазированный датчик 3P2PA
_x000D_- _x000D_
- Рабочая полоса частот: 1,0–6,5 МГц _x000D_
- Количество элементов: 64 _x000D_
- Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования. _x000D_
Объёмный датчик 4V4CDS
_x000D_- _x000D_
- Рабочая полоса частот: 1,6–8,0 МГц _x000D_
- Количество элементов: 128 _x000D_
- Применение: 3D/4D в акушерстве, 3D-визуализация абдоминальных структур. _x000D_
Трансвагинальный датчик 6E1PD
_x000D_- _x000D_
- Рабочая полоса частот: 2,5–13,0 МГц _x000D_
- Количество элементов: 128 _x000D_
- Радиус кривизны: 10 мм _x000D_
- Применение: акушерство и гинекология, диагностика предстательной железы, исследования тазового дна. _x000D_
Микроконвексный датчик 6C1PD
_x000D_- _x000D_
- Рабочая полоса частот: 3,5–12,0 МГц _x000D_
- Количество элементов: 128 _x000D_
- Применение: педиатрическая абдоминальная диагностика, педиатрическая кардиология, транскраниальные исследования у детей _x000D_
_x000D_
Работа с данными и интеграция
_x000D_EVORAY USP 30 поддерживает сохранение статических изображений и видеоклипов в базе данных системы, а также экспорт данных на USB-накопители. Реализована поддержка сетевых протоколов и стандарта DICOM, что обеспечивает передачу исследований на внешние рабочие станции и серверы, а также интеграцию аппарата в информационные системы медицинского учреждения.
_x000D_Система позволяет формировать, просматривать и печатать отчёты, обеспечивая удобное документирование результатов исследований.
_x000D_
_x000D_
Области клинического применения
_x000D_Согласно назначению производителя, EVORAY USP 30 применяется в следующих областях ультразвуковой диагностики:
_x000D_- _x000D_
- Акушерство; _x000D_
- Гинекология; _x000D_
- Исследования брюшной полости(печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.); _x000D_
- Педиатрия; _x000D_
- Малые органы (щитовидная и паращитовидная железы, яички, простата, молочная железа, околоушная железа и лимфа); _x000D_
- Ортопедия; _x000D_
- Кардиология; _x000D_
- Сосудистая система; _x000D_
- Урология; _x000D_
- Нервная система. _x000D_
Преимущества EVORAY USP 30
_x000D_- _x000D_
- Один аппарат — два сценария использования: работает и как стационарное решение в кабинете, и как мобильный инструмент для перемещений внутри клиники или выездных задач. _x000D_
- Гибкая конфигурация под ваши задачи: широкий выбор датчиков позволяет закрывать разные анатомические области и расширять перечень услуг без смены платформы. _x000D_
- Полный набор допплеров и количественных расчётов: не просто «видеть поток», а оценивать — измерять, сравнивать, документировать, повышая объективность заключений. _x000D_
- Стабильная визуализация: ровное качество изображения от исследования к исследованию и уверенный контроль параметров, важных для безопасной и воспроизводимой диагностики. _x000D_
- Официальное применение в РФ: регистрационное удостоверение позволяет уверенно внедрять аппарат в клинику, участвовать в закупках и работать без юридических рисков. _x000D_
