Назначение
_x000D_Аппарат предназначен для неинвазивного определения расположения вен у пациентов (взрослых и детей) при выполнении медицинских процедур, таких как:
_x000D_- _x000D_
- Наблюдение за венами _x000D_
- Переливание крови _x000D_
- Взятие крови на анализ _x000D_
- Очищение крови (диализ) _x000D_
Область применения:
_x000D_- _x000D_
- Педиатрия _x000D_
- Сосудистая хирургия _x000D_
- Онкология _x000D_
Потенциальный потребитель
_x000D_Аппарат предназначен для использования квалифицированными специалистами:
_x000D_- _x000D_
- Врачи _x000D_
- Медицинские сестры _x000D_
Место применения:
_x000D_- _x000D_
- Клинико-диагностические институты _x000D_
- Больницы _x000D_
- Поликлиники _x000D_
- Другие учреждения здравоохранения _x000D_
Функциональные характеристики
_x000D_- _x000D_
- Неинвазивное определение расположения поверхностных вен _x000D_

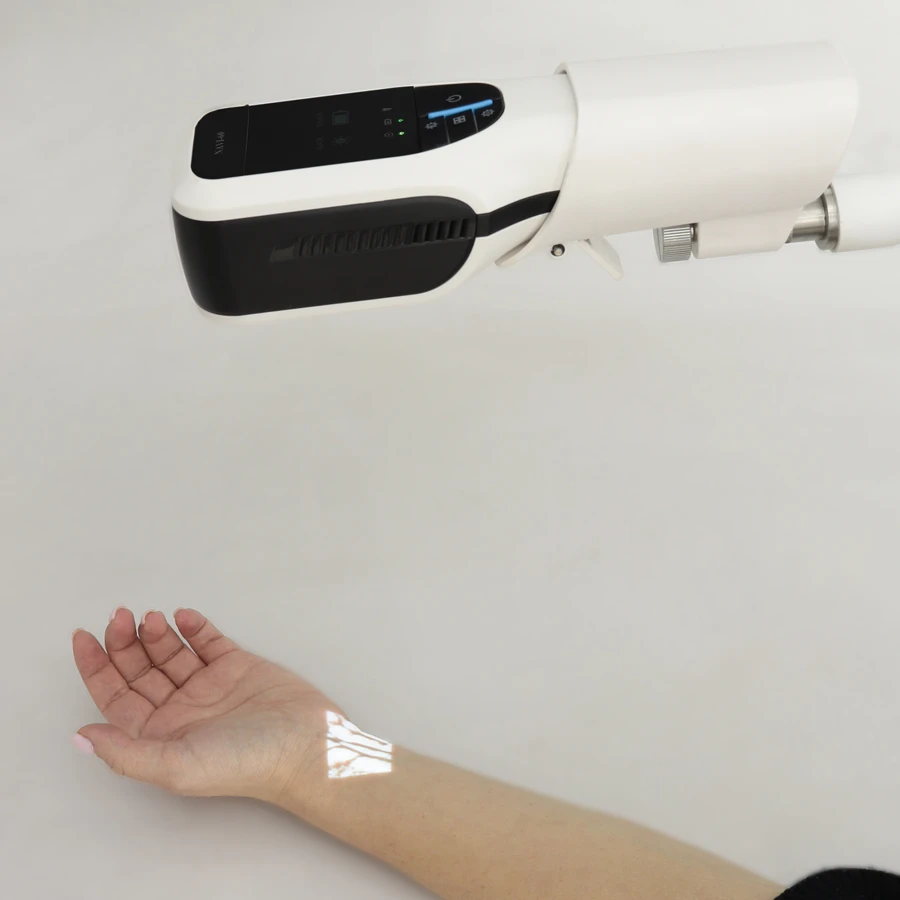

- Проекция изображения вен на поверхность кожи в режиме реального времени _x000D_
Показания и противопоказания
_x000D_Показания:
_x000D_- _x000D_
- Наблюдение за расположением поверхностных вен _x000D_
Противопоказания:
_x000D_- _x000D_
- Запрещено прямое попадание света аппарата в глаза _x000D_
- Не использовать для визуализации вен глаз и окологлазных областей _x000D_
- Не применять на участках тела с чрезмерным волосяным покровом _x000D_
- Не использовать на травмированной коже (царапины, татуировки, кожные болезни) _x000D_
Технические характеристики

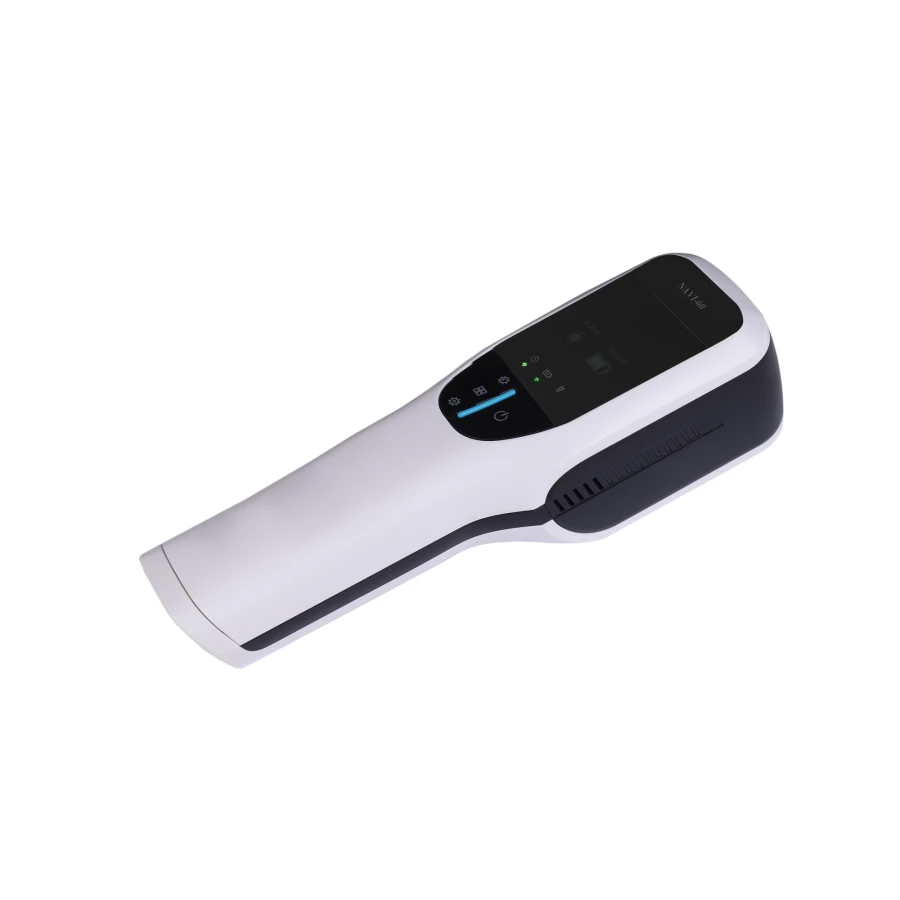

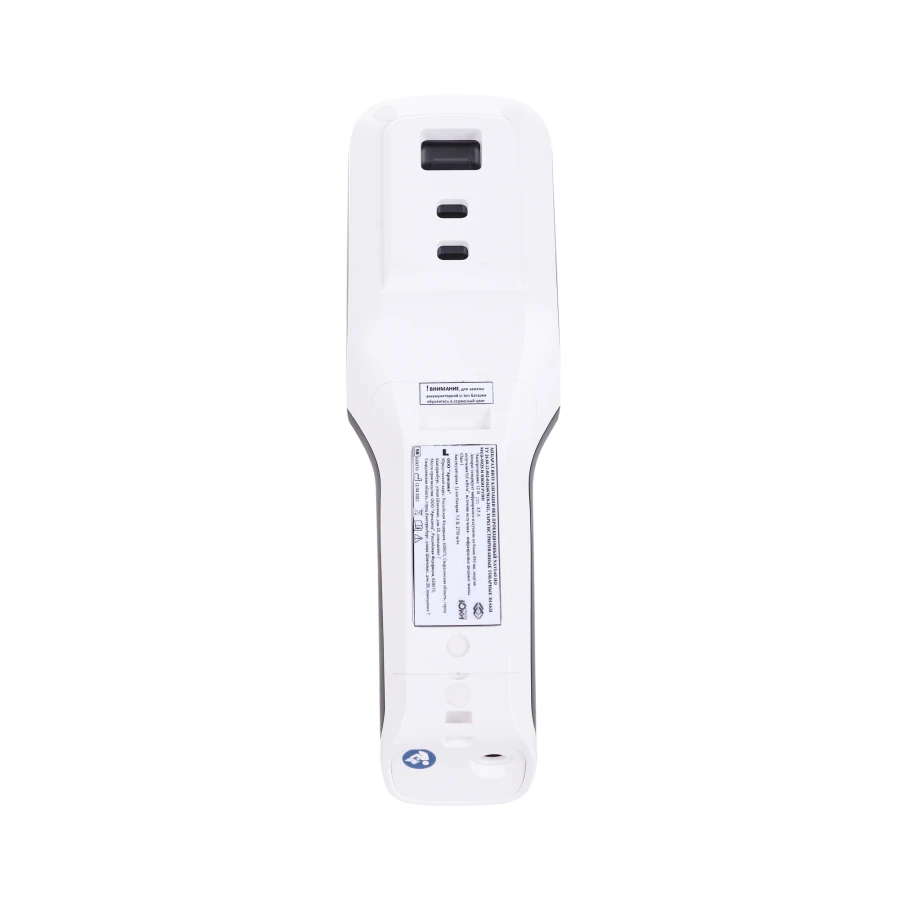

_x000D_Аппарат NAVI-60:
_x000D_- _x000D_
- Габаритные размеры (ШхВхГ): 224 x 68 x 64 мм _x000D_
- Масса: 500 г _x000D_
- Глубина резкости изображения: не менее 30 мм _x000D_
- Оптимальный фокус: 210 мм ± 30 мм _x000D_
- Источник питания: Li-ion аккумулятор, 7,3 В, 2750 мАч _x000D_
- Время работы от аккумулятора: не менее 2,5 ч _x000D_
- Время зарядки: не более 4 ч _x000D_
- Длина волны инфракрасного излучения: не более 950 нм _x000D_
- Энергия излучения: более 0,6 мВт/м² _x000D_
Стойка напольная:
_x000D_- _x000D_
- Габаритные размеры: 325 х 1920 х 350 мм _x000D_
- Масса: 11 кг _x000D_
- Диаметр колес: 55 мм _x000D_
Стойка настольная:
_x000D_- _x000D_
- Габаритные размеры: 223 х 130 х 246 мм _x000D_
- Масса: 4,1 кг _x000D_
Комплектность
_x000D_- _x000D_
- Аппарат визуализации вен NAVI-60 – 1 шт. _x000D_
- Кабель питания – 1 шт. _x000D_
- Кабель с зарядным устройством – 1 шт. _x000D_

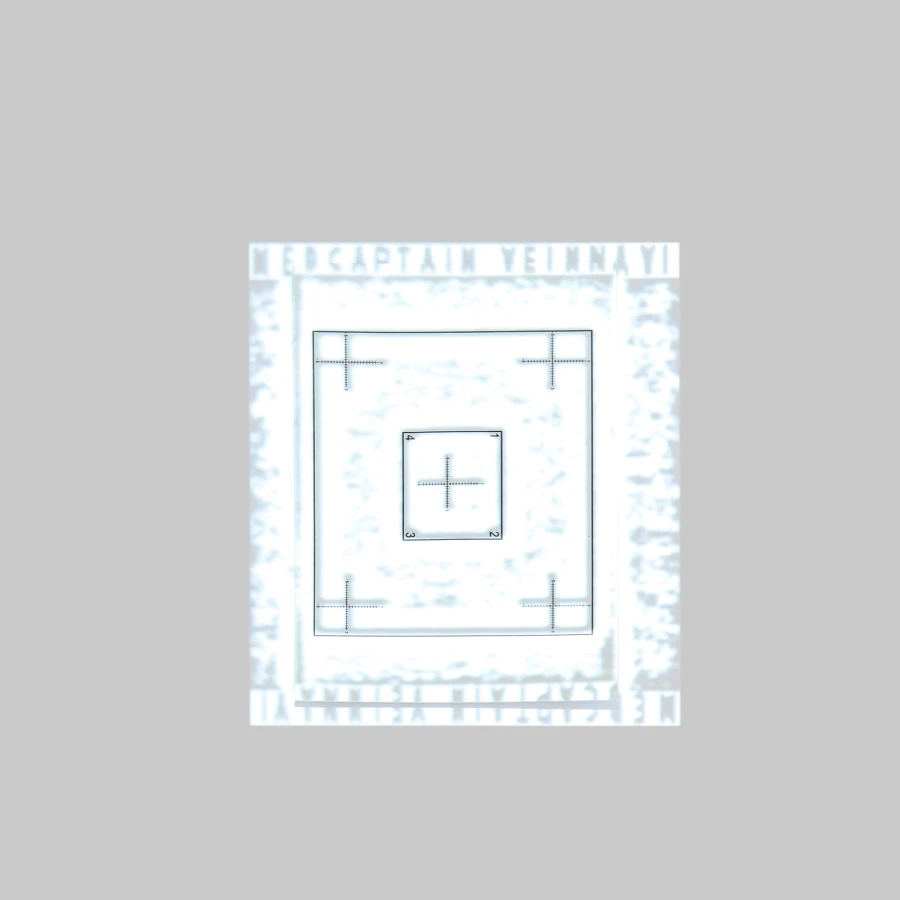

- Карта для самотестирования – 1 шт. (при необходимости) _x000D_
- Стойка настольная с креплением прибора – 1 шт. (при необходимости) _x000D_
- Стойка напольная с креплением прибора – 1 шт. (при необходимости) _x000D_
- Крепление – 1 шт. (при необходимости) _x000D_
- Руководство по эксплуатации – 1 шт. _x000D_
Рабочие условия
_x000D_- _x000D_
- Температура: от +10°C до +35°C _x000D_
- Влажность: 30% ~ 80% (без конденсации) _x000D_
- Атмосферное давление: 70,0 ~ 106,0 кПа _x000D_
- Степень защиты от влаги: IPX0 _x000D_
Принцип работы
_x000D_Аппарат использует инфракрасное излучение для визуализации вен. Гемоглобин в венах поглощает ближний инфракрасный свет сильнее, чем окружающие ткани. Отраженный свет воспринимается CCD-матрицей, обрабатывается чипом и проецируется на поверхность кожи, показывая контур вен.
_x000D_Меры безопасности
_x000D_- _x000D_
- Запрещено разбирать аппарат _x000D_
- Не использовать вблизи источников сильных электромагнитных помех _x000D_
- Не допускать попадания жидкости на аппарат _x000D_
- Использовать только оригинальные аксессуары и зарядные устройства _x000D_
Гарантийные обязательства
_x000D_- _x000D_
- Гарантийный срок эксплуатации: 12 месяцев со дня продажи _x000D_
- Срок службы: 5 лет _x000D_
- Гарантийный срок хранения: 12 месяцев _x000D_
Требования к утилизации
_x000D_Аппарат подлежит утилизации как отходы класса А в соответствии с действующим законодательством.
_x000D_Нормативные документы
_x000D_- _x000D_
- ГОСТ Р МЭК 60601-1-2010 _x000D_
- ГОСТ Р МЭК 60601-1-2-2014 _x000D_
- Серия стандартов ГОСТ ISO 10993 _x000D_
Электромагнитная совместимость (ЭМС)
_x000D_Аппарат соответствует стандарту ЭМС ГОСТ Р МЭК 60601-1-2-2014. Рекомендуется использовать аппарат в условиях, исключающих сильные электромагнитные помехи.
_x000D_Дополнительная информация
_x000D_- _x000D_
- Товарные знаки: MED-MOS _x000D_
- Регистрационное удостоверение: согласно документации производителя _x000D_
- Дата производства: указана на упаковке и аппарате _x000D_
Производитель оставляет за собой право вносить изменения в конструкцию и характеристики изделия без предварительного уведомления.
